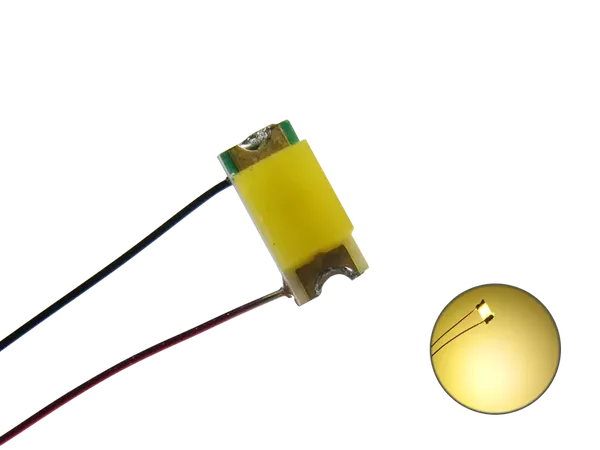

Wir bieten hier eine LED (Bauform 1206), fertig verlötet mit 0,15mm dünnen und isoliertem Kupferlackdraht.
Die Lackdrähte sind eingefärbt, der Plus-Pol rot und der Minus-Pol schwarz.

Technische Daten:

• Leuchtfarben - warmweiß
• Anschlusskabel - ca. 150mm lang
• Polung - Plus-Pol rot und der Minus-Pol schwarz

• Durchmesser Kupferlackdraht - 0,15mm
• Strom - max. 20mA
• Spannung - 3V
• Abstrahlwinkel - ca. 120°
• Abmessungen der LED - L x B x H (3,2mm x 1,6mm x 1,1mm)

Hinweise zur Verwendung der LEDs



Betrieb an einem Standmodell mit einem Transformator

Um
diese LEDs an einem Standard Transformator mit Wechselspannungsausgang
betreiben zu können, benötigen Sie einen passenden Vorwiderstand (z.B.
4,7 KOhm) und eine Schutzdiode (z.B. 1N4148), um aus der für die LED schädlichen Wechselspannung eine Gleichspannung zu machen.



Betrieb in einem fahrbaren Car System Modell

Die
Akkuspannung von 1,2V oder 2,4V reicht in der Regel nicht aus, um
Standard LEDs zum Leuchten zu bringen. Sie müssen folgende Fälle
unterscheiden.



Akkuspannung 1,2V (Fahrzeug mit einer Akkuzelle) - PKW und andere kleine Fahrzeuge

Sie
brauchen für jede LED Farbe einen Spannungswandler, da rote, gelbe,
orange und grüne LEDs eine Flussspannung von 2,00V und weiße und blaue
LEDs eine Flussspannung von 3,00V benötigen.



Akkuspannung 2,4V (Fahrzeug mit zwei Akkuzellen) - LKWs und Busse

Rote,
gelbe, orange und grüne LEDs können direkt über einen 100 Ohm
Vorwiderstand an den Akku angeschlossen werden. Weiße und blaue LEDs
benötigen eine Flussspannung von 3,00V, die nur über einen
Spannungswandler zur Verfügung gestellt werden kann.
